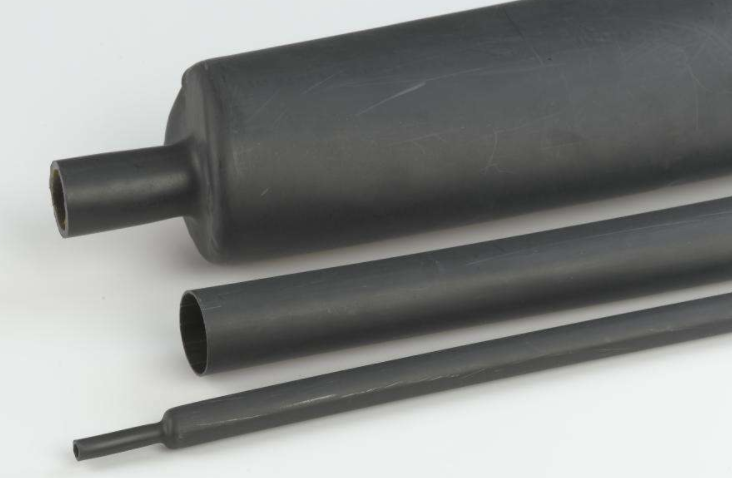

热缩套管屏蔽层的电气特性有哪些

　　热缩管屏蔽层的电气特性

　　一般热缩管生产过程中，半导电屏蔽层电阻率的选择是基于理论和运行温度、加工过程等因素的，一般取电阻率ρν=10的4次方 Ω  cm，这是因为屏蔽层电阻率ρν值的大小对电缆tanδ的影响很大。关于这一点，我们可根据等值电路来分析电阻率ρν对电缆tanδ的影响。在外施电压U作用下，电缆对地电容电流为l，由此可知绝缘和屏蔽层上电压比。

　　实际上，上述等值电路没有考虑屏蔽层的电容效应。如果屏蔽层电阻率较大，就应考虑并联电容的电容值，故此就会出现屏蔽层介质损耗影响整个测量介质损耗，使测量介质损耗增加。下而对屏蔽层电阻率ρν与电缆介质损耗tanδ之间的关系作理论上推算。

　　根据资料报道，理论计算和实测曲线形状完全一样，只是要幅值上略有差别。这种差别主要来源于等值电路对原电缆结构上的忽略。从图中可知，随着屏蔽电阻率升高，电缆介质损耗tanδ增加，在ρν=10的9次方左右出现极大值，而当屏蔽电阻率≤10³ Ω cm时，电缆损耗tanδ几乎不再下降，而趋于X LPE介质损耗，即可认为此时已不存在屏蔽层附加损耗。

　　当加压运行时，从电压分配和电容分压角度看，在半导电屏蔽层上，也应承受电压，但由于ε绝<ε半，所以U, n U2，屏蔽层上分配的压降很小，当电缆尺寸一定时，U1/ U2 ∞ ε2/ ε1。同时通过对具有半导电屏蔽电缆的长期工频、短期工频和冲击电压破坏特性的研究，发现半导电屏蔽层有明显减小交流长期破坏的作用，这种作用在于长期交流防止了电晕的发生。
